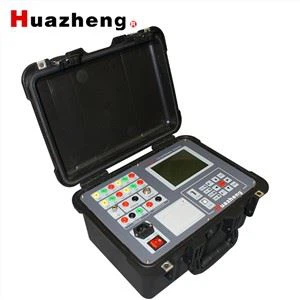

HV LV o'chirish moslamasining o'chirgichi CB quvvatini tekshirish dastgohi

HV LV o'chirish moslamasining o'chirgichi CB quvvatini tekshirish dastgohi

Umumiy koʻrinish

Yuqori va past kuchlanishli elektr uzatish moslamalarini quvvatlantirish sinov dastgohi yuqori va past kuchlanishli elektr uzatish moslamalari ishlab chiqaruvchilari uchun zavoddan chiqishdan oldin ishlab chiqarilgan yuqori va past kuchlanishli elektr uzatish moslamalarida turli quvvat sinovlarini o'tkazish uchun ishlatiladi. U turli xil AC va shahar quvvat manbalarini ta'minlashi mumkin, bu kommutator shkaflarini aniqlash uchun qulay va ish samaradorligini oshiradi.

Texnik parametrlar

Kirish quvvati: 3-fazali 4-sim AC380V

Chiqish kuchlanishi va oqimi:

1. Uch fazali AC100V chiqishi (belgilangan qiymat)

2. Three-phase AC 0-10A output (10A, adjustable value>

3. AC kuchlanish chiqishi

Uch fazali AC 0-450V, oqim 220V da 10A dan kam

4. DC ish kuchlanishining chiqishi DC 0 - 300V

5. Bir fazali AC220V chiqishi (rozetka)

6. Uch fazali AC380V chiqishi (sobit qiymat, terminal)

7. Bir fazali 24V, 36V, 110V, 220V doimiy tok chiqishi

8. Olchamlari: 550*750*800mm

9. Og'irligi: 55KG

Foydalanish bo'yicha ko'rsatmalar

Misol sifatida bir fazali AC voltmetrni tekshirishni oling:

kirish quvvat manbai AC380V

va simlarning to'g'riligini tasdiqlang, asosiy quvvat kalitini yoqing

kuchlanish regulyatorini nolga aylantiring va "yopish" tugmasini bosing,

paneldagi AC ish kuchlanishining "yopish" tugmasini bosing

kuchlanishni kerakli qiymatga ko'tarish uchun chiqishni sozlash tugmachasini sozlang va voltmetrning holatini kuzating.

sinov tugallandi, avval paneldagi AC ish kuchlanishining "ochiq" tugmachasini bosing. Keyin, asosiy quvvat tugmachasini o'chiring
