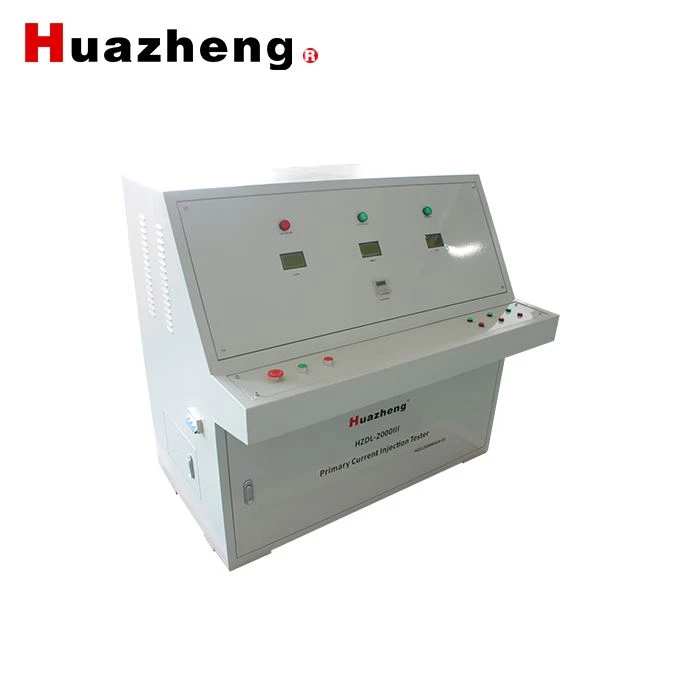

HZDL-2000III 2000A 3 fazali birlamchi oqim in'ektsiya sinovlari to'plami

I. Kirish

1. Maqsad

HZDL-2000III Birlamchi in'ektsiya sinovlari to'plami kompaniyamiz tomonidan ishlab chiqilgan sinov uskunasidir. U uyda va xorijda shunga o'xshash mahsulotlarning afzalliklarini birlashtiradi, raqamli boshqaruv texnologiyasini o'zlashtiradi va kuchli-aralashish qobiliyatiga ega. Joriy kuchaytirgich bilan solishtirganda, past{3}}quvvat, katta{4}}quvvat, o'z-o'zidan ulash kuchlanish regulyatori va yuqori o'tkazuvchanlikdagi temir yadrodan yasalgan konvertordan foydalanish tufayli u katta chiqish quvvati, kichik o'lcham va engil vaznning afzalliklariga ega. Asosan termal o'rni, vosita himoyasi, kontaktor, o'chirgich, havo kaliti, kalit shkafi, o'chirgich, himoya ekranini tekshirish uchun ishlatiladi.

II. Texnik ma'lumotlar

2. 1 Kirish kuchlanishi: AC 380 50Hz uch-to‘rtinchi fazali-sim.

2. 2 quvvat tezligi: 10KVA *3

2. 3 Chiqish oqimi: AC0-2000A bosqichsiz sozlanishi, raqamli displeyli ampermetrli panel

2. 4 Chiqish kuchlanishi: 5V

2. 5 Chiqish to'lqini shakli: Chiqish oqimi kichik burrsli standart sinus to'lqin bo'lib, u quvvat tizimi talablari va standartlaridan yaxshiroq va dalgalanma koeffitsienti 0,3 foizdan kam. Standart sinus to'lqin.

2. 6 O‘lchov aniqligi: (0.2S toifali materialdan foydalangan holda) aslida taxminan 0.3; har bir oqim silliq va uzluksiz sozlanishi mumkin va aniqlik 0.5 dan yuqori. Oqim va voltmetr ko'rsatkichi yuqori aniqlik va yuqori barqarorlik bilan haqiqiy samarali qiymatdir.

2. 7 Chiqish oqimi rejimi: haqiqiy samarali qiymat doimiy ravishda sozlanishi;

2.8 Joriy barqarorlik: 0,2 foiz

2.9 Tarkibi: bitta

2.10 Simlarni ulash rejimi: kerak bo'lganda

2.11 Himoya sozlamalari: yuqori-oqim, yuqori-kuchlanish

2.2 Oqim 2000A bo'lsa, joriy in'ektsiya vaqti 30 daqiqaga yetishi mumkin

2.13 KT nisbati va polaritesini sinab ko'rishi mumkin

2.14 Asbobda vaqtli favqulodda to'xtash funksiyasi mavjud

2.15 g'ildirakli, harakatlanuvchi

2.16 ABC uch{2}}fazasi bir vaqtning o'zida chiqish uchun turli oqim chiqish qiymatlarini o'rnatishi mumkin.

Ko'rsatmalar

1. Quvvatni yoqishdan oldin, "quvvatni boshqarish" tugmachasini o'chiring va "A fazani sozlash", "B fazani sozlash" va "C fazani sozlash" ni soat miliga teskari yo'nalishda nolga sozlang.

2. Quvvatni yoqing, "quvvat kirishi" A, B, C va N terminallarini uch{1}}to'rt fazali-simli quvvat manbaiga ulang va keyin "A, B, C fazali oqim chiqishi" terminallari sinov ostidagi qurilmaga maxsus sinov o'tkazgichlari bilan.

3. Ulanish tugallangandan so'ng, "Quvvatni boshqarish" tugmachasini yoping, "Ishga tushirish" tugmasini bosing va soat yo'nalishi bo'yicha "A fazani sozlash", "B fazani sozlash" va "S fazasini sozlash" uchun kerakli sinov oqimini sozlang), va keyin "To'xtatish" tugmasini bosing va sinovdan o'tgan kalit, o'chirgich va avtobusda xarakterli testlarni o'tkazish uchun "Start" tugmasini yana bosing.

4. Faza etishmovchiligi va uch fazaning muvozanatsiz ishlashi uchun faqat bitta fazani ajratish yoki nolga moslashtirish va ochish kerak.

5. Agar saytda faqat 220V quvvat manbai mavjud boʻlsa, siz ABC kirishini elektr taʼminotining kuchlanishli simiga-qisqa tutashtirishingiz va uskunaning N ni neytral simga ulashingiz mumkin; boshqa operatsiya usullari 1, 2, 3 va 4 bilan bir xil.
